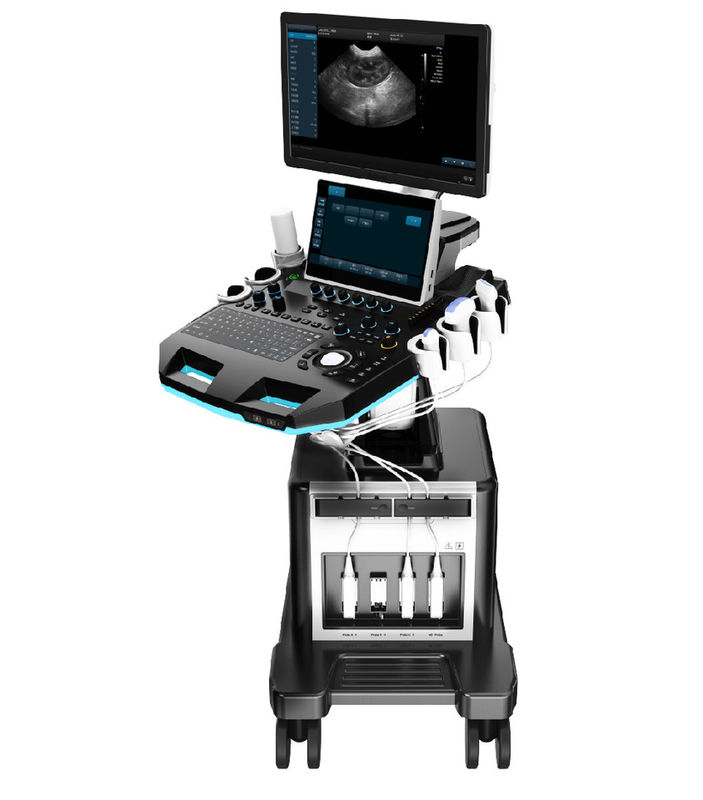

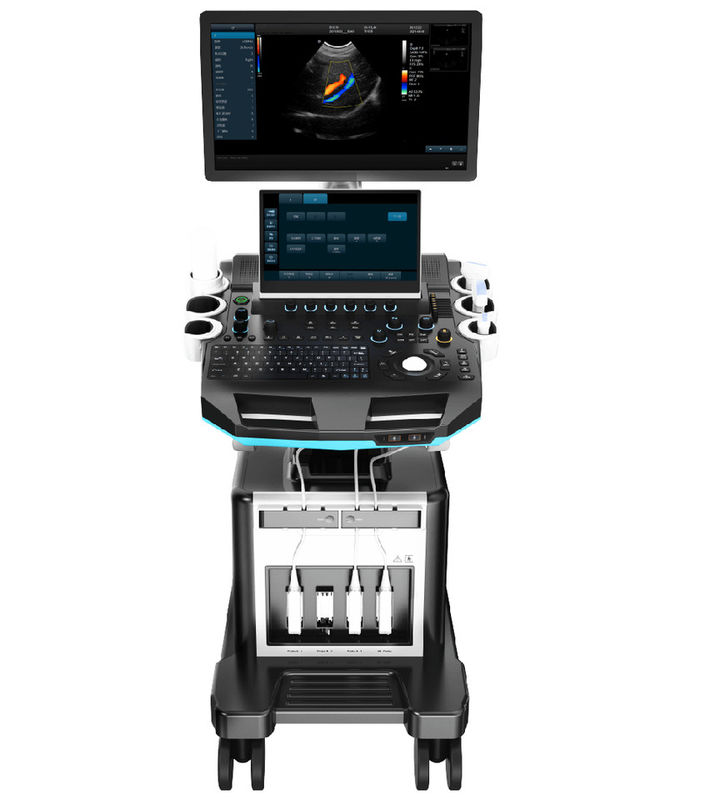

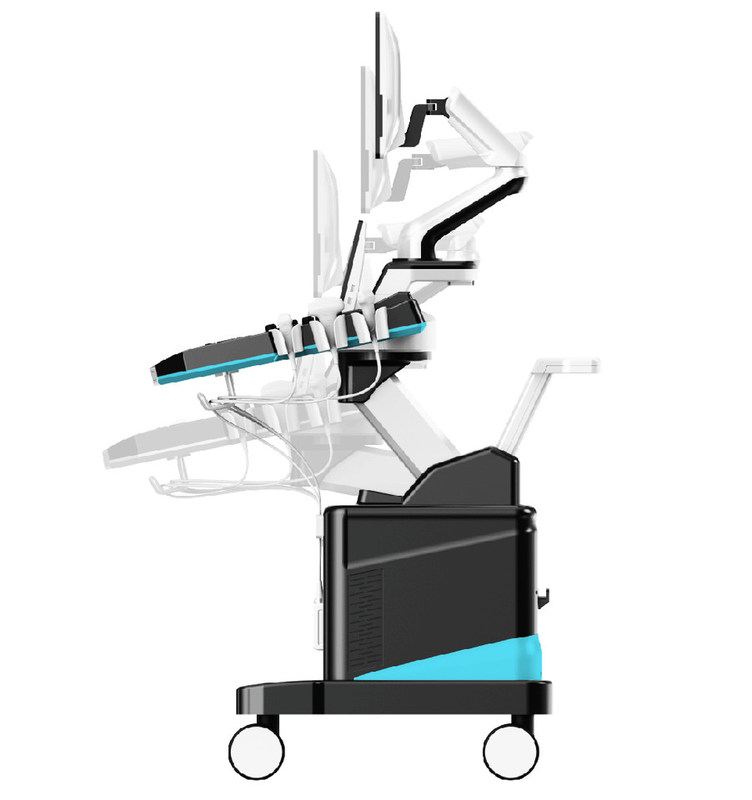

Ergonomic Console 64 Channel Portable Veterinary Ultrasound Machine สำหรับสัตว์

2. ใบสมัครและรายงาน

2.1 เพื่อตอบสนองความต้องการในการตรวจและวินิจฉัยของโรงพยาบาลสัตว์เลี้ยงและสถาบันวิจัยทางวิทยาศาสตร์ในระบบทางเดินอาหาร ระบบสืบพันธุ์ ระบบทางเดินปัสสาวะ การตรวจร่างกาย ฯลฯ

3. ข้อมูลจำเพาะหลัก

3.1.เมนเฟรมอัลตราโซนิก Doppler สีดิจิตอลเต็มรูปแบบ

5. ข้อกำหนดของระบบ

5.1 จอภาพ: จอภาพ LCD ทางการแพทย์ความละเอียดสูง 21.5 นิ้ว ปรับมุมได้

หน้าจอสัมผัสขนาด 13.3 นิ้ว รองรับมัลติทัช

โหมดถ่ายภาพ 5.3.2D

1) Beamformers ดิจิตอลเต็มรูปแบบ

2) การโฟกัสไดนามิกเต็มรูปแบบแบบดิจิทัล รูรับแสงแบบแปรผันแบบดิจิทัล และการเปลี่ยนแปลงร่องรอยแบบไดนามิก A/D≥15 บิต

3) โหมดการรับ: การส่งและรับช่องสัญญาณ≥1024, การประมวลผลแบบขนานหลายสัญญาณ

4) ความหนาแน่นของเส้น: ≥512 มองเห็นได้และปรับได้

5) ในโหมด B, โฟกัส number≥10 ระดับ, ตำแหน่งโฟกัสปรับได้อย่างต่อเนื่อง

6) TGC: ปรับได้ 8 ส่วน

7) อัตราขยาย: B/M/D แยกปรับได้ ≥100dB

8)★ช่วงไดนามิก: ≥180dB

9)★ความลึกในการสแกนสูงสุด: ≥360mm

10) ระดับสีเทา: 0-67 มองเห็นได้และปรับได้

11) พลังเสียง: 1%-100%

12) Linear array probe การเบี่ยงเบนอิสระสองมิติ

13) ZoomPIP (1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 / 10 ครั้ง)

5.4.โหมดถ่ายภาพ Doppler สี

1) การถ่ายภาพ: รวมถึงความเร็ว ความแปรปรวนความเร็ว พลังงาน การแสดงพลังงานทิศทาง ฯลฯ

2) โหมดการแสดงผล: B/C, B/C/M, B/POWER, B/C/PW

3) ความหนาแน่นของเส้น≥3ระดับ

4) เทคโนโลยีการซ่อนสี: โดยไม่ต้องกลับไปที่โหมด B สามารถซ่อนโหมด C ได้เฉพาะการแสดงไม้บรรทัดความเร็วสีเท่านั้น

5) กราฟการไหลของเลือด, โปรไฟล์การไหลของสีเพื่อวัดความเร็วภายในหลอดเลือด

5.5.การถ่ายภาพ Doppler สเปกตรัม

1) การแสดงผล: เต็มหน้าจอ, สองหน้า/สามหน้า (PW เท่านั้น)

2) ได้รับ: ≥100dB

3) ความเร็ว≥4ปรับระดับได้

4) ความเร็วในการสแกนสูงสุด: PWD: ความเร็วการไหลเวียนของเลือดในเชิงบวกหรือเชิงลบ≥7.6m / s；

CWD: ความเร็วการไหลของเลือด≥20.0m / s, นาที: ≤5 mm / s (สัญญาณไม่มีสัญญาณรบกวน);

5) Zero shift ปรับได้≥8ระดับ

6) โหมดการแสดงผล: B, PW, B/PW, B/C/PW, B/CW, B/C/CW ฯลฯ

7) ฟังก์ชั่นซองสเปกตรัม, การวัดด้วยตนเอง

8) การควบคุมการแสดงผล: ย้อนกลับ, เปลี่ยนศูนย์, รีเฟรช B, ขยาย D, ขยาย B/D ฯลฯ

9) เทคโนโลยี Doppler อัจฉริยะ: สลับระหว่างโหมด B+CFM แบบเรียลไทม์และโหมด PW แบบเรียลไทม์ได้อย่างอิสระ

5.6.★PView การถ่ายภาพมุมกว้าง (ทางเลือก)

1) จอแสดงผลความละเอียดสูง ความยาวสูงสุด 50 ซม

2) การสนับสนุนภาพลบออกไปข้างหน้า ไม่จำเป็นต้องถ่ายภาพใหม่

3) ด้วยโหมดภาพมุมกว้างสองมิติและโหมดภาพมุมกว้างสี

5.7.โพรบ: แถบความถี่กว้างพร้อมการแปลงความถี่ การแปลงความถี่อิสระภายใต้ B และ CFM

1) การแปลงความถี่พื้นฐาน≥3ระดับ;

2)1. หัววัดแบบนูน

ความถี่พื้นฐาน: การแปลงความถี่เก้าระดับ

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

ความถี่ฮาร์มอนิก: 4.0MHz/4.6MHz/5.0MHz, การแปลงความถี่สามระดับ

2. หัววัดเชิงเส้น

ความถี่พื้นฐาน: การแปลงความถี่เก้าระดับ 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

ความถี่ฮาร์มอนิก: 8.0MHz/9.2MHz/10.0MHz, การแปลงความถี่สามระดับ

3. โพรบอาร์เรย์แบบค่อยเป็นค่อยไป

ความถี่พื้นฐาน: การแปลงความถี่เก้าระดับ 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

ความถี่ฮาร์มอนิก: 3.4MHz/3.8MHz/4.2MHz, การแปลงความถี่สามระดับ

4. โพรบอาร์เรย์แบบเฟสความถี่สูง

ความถี่พื้นฐาน: การแปลงความถี่แปดระดับ: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

ความถี่ฮาร์มอนิก: 6MHz / 7MHz / 8MHz, การแปลงความถี่สามระดับ

5.8 หัววัดไมโครนูน

ความถี่พื้นฐาน: การแปลงความถี่แปดระดับ

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

ความถี่ฮาร์มอนิก: 6.0MHz/7.0MHz/8.0MHz, การแปลงความถี่สามระดับ

5.9 ข้อกำหนดทางเทคนิคสำหรับหัววัดนูนแบบอิเล็กทรอนิกส์:

ความถี่:2.0-5.4 MHz, ความละเอียดด้านข้าง: ≤2 (ความลึก≤80), ≤3mm (80＜ความลึก≤130)

ความละเอียดตามแนวแกน: ≤1 (ความลึก≤80), ≤1มม. (80＜ความลึก≤130)

โซนตาย: ≤3mm;ความแม่นยำของตำแหน่งทางเรขาคณิต: กว้าง: ≤5%;ตามยาว: ≤5%

ตรวจจับความลึก≧240 มม

5.10 ข้อกำหนดทางเทคนิคสำหรับโพรบเชิงเส้นอิเล็กทรอนิกส์

ความถี่: 4.0-13.3MHz, ความละเอียดด้านข้าง: ≤1 (ความลึก≤40), ความละเอียดตามแนวแกน: ≤0.5(深度≤50), โซนตาย: ≤3mm, ความแม่นยำของตำแหน่งทางเรขาคณิต: ทางกว้าง: ≤4%;ตามยาว: ≤2%

ตรวจจับความลึก≧100 มม

6 การวัด / การวิเคราะห์และรายงาน

6.1 การวัดทั่วไป: ระยะทาง พื้นที่ วงรี เส้นขวาง มุม อัตราส่วนระยะทาง ปริมาตร ปริมาตร (วงรี) อัตราส่วนพื้นที่ เส้นผ่านศูนย์กลาง มุมรอยต่อ

6.2 การวัดเฉพาะทาง

1) หัวใจ: ซองสเปกตรัมอัตโนมัติ, LV, เส้นผ่านศูนย์กลางหลอดเลือดแดงหลักของปอด, RVEDd, RVEDs, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, วาล์วปอด, หลอดเลือดดำในปอด, RV, Doppler เสียงหัวใจทารกในครรภ์, LVET, แอลวีเอ็ม, แอลวีเอ็มไอ, เอวี

2) หลอดเลือด: carotid intima (IMT), อัตราส่วนความยาวตีบ, อัตราส่วนพื้นที่ตีบ, IMT (ผนังด้านหลัง), IMT (ผนังด้านหน้า)

3)★OB:สุนัข: GSD, CRL, HD, BD;แมว: BD, HD;สุกร:HLA, SLA;

วัว: CRL, BTD, BUD;โอวีน: SCRL;ม้า: GSD(H), ESD (V)

4) การวัดปัสสาวะ: ต่อมลูกหมาก, ปัสสาวะที่เหลือ, ไตซ้าย, ไตขวา, ต่อมหมวกไตซ้าย, ต่อมหมวกไตขวา, อัณฑะซ้าย, อัณฑะขวา, ถุงน้ำเชื้อซ้าย, ถุงน้ำเชื้อขวา

5) การวัดช่องท้อง: ตับ, ท่อตับทั่วไป, เส้นผ่านศูนย์กลางของหลอดเลือดดำพอร์ทัล, ถุงน้ำดี, ท่อน้ำดีทั่วไป, ตับอ่อน, ม้าม, เส้นผ่านศูนย์กลางของหลอดเลือดในช่องท้อง, ไต

6) ออร์กาเนลลา
